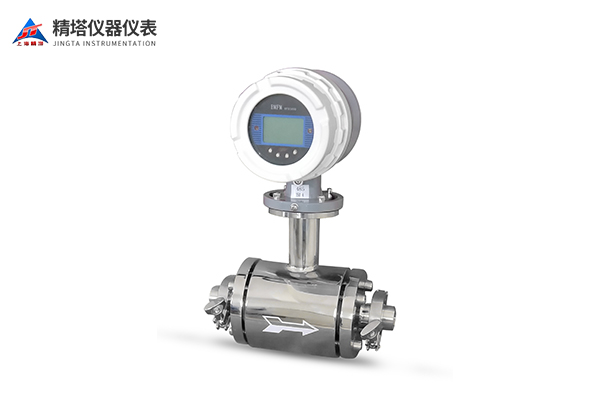

卡箍式電磁流量計是一種常用于工業流體測量的設備，通過測量流體中感應電動勢的大小來確定流體的流速和流量。其特點在于采用了卡箍式結構，便于安裝和維護，成為工業流量測量領域的重要工具之一。

JT系列電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量。

工作原理：

卡箍式電磁流量計主要由傳感器和轉換器兩部分組成。傳感器通常包括有線圈和磁環，當導電液體通過管道時，受到外加磁場的影響，產生感應電動勢。該電動勢與流體的流速成正比，通過傳感器測量后傳輸至轉換器進行處理，并輸出為標準的電信號，如4-20mA或0-10V，以便監測和控制流體的流量。

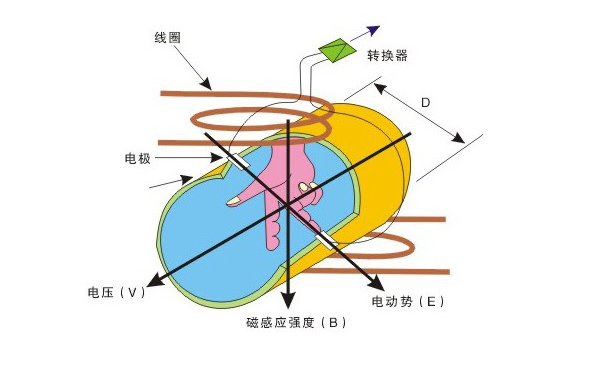

電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。

當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K。

公式中：

K-與磁場分布及軸向長度有關的系數 B-磁感應強度

V-導電液體平均流速 D-電極間距(測量管內直徑)

產品特點：

• 測量不受流體密度、粘度、溫度、壓力和電率變化的影響;

• 測量管內無阻流部件，無壓損，直管段要求低，對漿液測量有獨特的適應性。

• 公稱通徑DN6-DN3000覆蓋范圍寬，襯里和電極有多種選擇，能適用多種測量介質，具有良好的耐腐蝕性和耐磨損性;

• 轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小;

• 轉換器采用32位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1，可以根據用戶實際需要在線修改量程;

• 高清晰度背光LCD顯示，中英文菜單操作可選，使用方便，操作簡單，易學易懂;

• 具有RS485-MODBUS、RS232、Hart和Profibus等數字通訊信號輸出(選配);

• 具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能;

• 采用SMD器件和表面安裝(SMT)技術，電路可靠性高;

• 紅外手操器操作，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配);

• 內部有三個計量器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄掉電時間(選配);

• 可用于相應的防爆場合;

技術參數：

應用領域：

卡箍式電磁流量計廣泛應用于化工、冶金、水處理、環保等行業中的流體測量領域。它可以用于測量各種導電液體的流量，如水、污水、酸堿溶液等，在工業生產中發揮著至關重要的作用。由于其安裝簡便、維護方便的特點，被廣泛應用于管道較難安裝其他類型流量計的場合。

產品優勢：

1. 安裝方便：卡箍式結構使得安裝簡便，無需切斷管道，減少了安裝過程對生產線的影響。

2. 維護便捷：由于結構簡單，維護和清潔起來相對容易，可以減少停機時間和維護成本。

3. 高精度：卡箍式電磁流量計具有較高的測量精度，能夠準確地測量各種導電液體的流量。

4. 耐壓性強：適用于高壓、高溫等惡劣環境下的工作條件，具有較強的耐壓能力。

卡箍式電磁流量計作為一種方便安裝、維護便捷、高精度的流量測量設備，在工業領域具有重要的應用意義。隨著工業自動化程度的不斷提高，卡箍式電磁流量計將繼續發揮著其在流體測量領域的重要作用，為工業生產提供可靠的流量監測和控制支持。
